Publié Structures spaciales périodiques et laser
Structures spaciales périodiques et laser
Description
Cette activité expérimentale porte sur l'exploration de supports d'information numérique par interférométrie. Il s'agit d'exploiter la périodicité spatiale à une ou à deux dimensions d'une surface réfléchissante pour déterminer la distance entre deux pistes d'un CD ou d'un DVD ainsi que la taille du pixel d'un capteur optique CCD ou CMOS.
Lors d'une séance précédente, les étudiants ont été familiarisés avec le goniomètre ainsi qu'avec la relation de Bragg des réseaux par réflexion.
La séance peut s'organiser en deux sous groupes :
- La moitié du groupe doit mesurer le pas d'un CD à l'aide du goniomètre en autonomie pendant une heure.
- L'autre moitié utilise un laser et un dispositif expérimental simple et très bon marché (en une heure) :
- mesurer le pas du CD et de le comparer à celui d'un DVD
- mesurer la taille du pixel d'un capteur d'appareil photo numérique ou d'une Webcam en réalisant une figure de diffraction qu'il s'agit ensuite d'interpréter.
- mettre en évidence la présence d'un filtre de couleurs RVB (filtre Bayer) ainsi que la disposition des couleurs dans le motif élémentaire de ce filtre.
Thèmes :
- Propagation d’un signal
Lors d'une séance précédente, les étudiants ont été familiarisés avec le goniomètre ainsi qu'avec la relation de Bragg des réseaux par réflexion.
La séance peut s'organiser en deux sous groupes :
- La moitié du groupe doit mesurer le pas d'un CD à l'aide du goniomètre en autonomie pendant une heure.
- L'autre moitié utilise un laser et un dispositif expérimental simple et très bon marché (en une heure) :
- mesurer le pas du CD et de le comparer à celui d'un DVD
- mesurer la taille du pixel d'un capteur d'appareil photo numérique ou d'une Webcam en réalisant une figure de diffraction qu'il s'agit ensuite d'interpréter.
- mettre en évidence la présence d'un filtre de couleurs RVB (filtre Bayer) ainsi que la disposition des couleurs dans le motif élémentaire de ce filtre.
Thèmes :
- Propagation d’un signal
Discipline
Physique / Chimie
Académie ou organisation
Académie de Paris
Mots-clés
Date de mise à jour
22 avril 2022
Niveau
Niveau éducatif
CPGE - 1re année

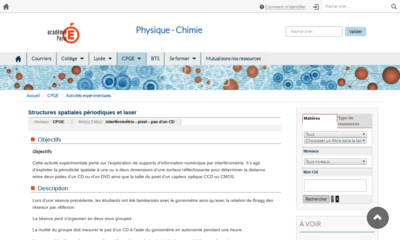

Image / vignette
